Опрессовка проводов

Игорь Куряев
30 июн. 2018 г.
1 мин. чтения

Обновлено: 8 июл. 2020 г.

Соединение проводов методом опрессовки.

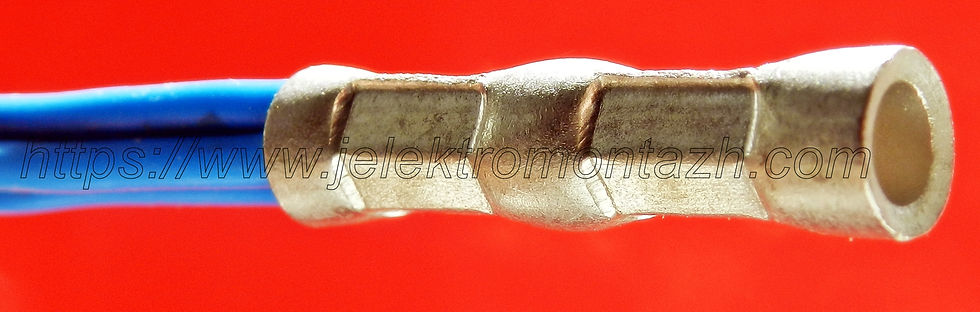

Опрессовка — это одно из самых надежных соединений жил проводов и кабелей и производится методом обжатия соединительной гильзы с помощью специального инструмента (пресс клещи, пресс гидравлический). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов. Преобладающей в мире является опрессовка по стандарту DIN, «шестигранная» опрессовка – когда срез в месте опрессовки наконечника образует шестигранник. Многократная опрессовка наконечника шестигранными матрицами позволяет добиться большого пятна контакта и повышенного усилия на разрыв.

Как сделать правильно опрессовку проводов и кабелей?

Для этого нам нужно:

1. соединительная гильза медная или алюминиевая (в зависимости от материала жил проводов) правильно подобранная по внутреннему диаметру в зависимости от сечения соединяемых жил

2. специальный инструмент — пресс клещи (пользоваться другим инструментом, например пассатижами запрещено, так как не обеспечивают необходимого обжатия и как следствие плохой контакт)

3. нож для зачистки проводов или съёмник изоляции

4. изолента ПВХ или ТУТ (термоусаживающая трубка)

Этапы работы:

· снимаем изоляцию с провода по длине гильзы

· помещаем провода внутрь гильзы

· обжимаем специальными пресс клещами или прессом гидравлическим

· изолируем соединение

Достоинства и недостатки:

+ надежное и долговечное соединение

+ соответствие нормативным документам

- требуется использование специального инструмента

- использование специальных втулок в соответствии с суммой сечений соединяемых проводов. При недостатке суммы сечений соединяемых проводов, кабелей производится дополнение гильзы обрезками провода или кабеля до нужной суммы сечений для данной используемой гильзы.
